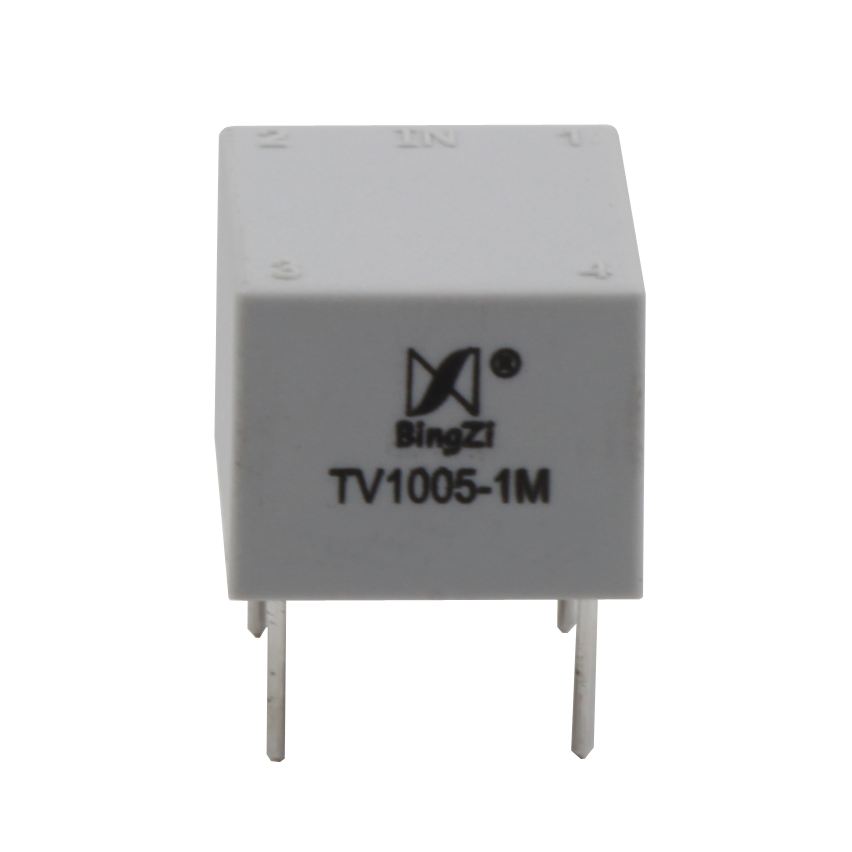

TV1005-1M型微型精密交流電壓互感器
TV1005-1M型微型精密交流電壓互感器
特點:
1.體積小,精度高;印刷線路板直接焊接安裝,使用方便,外形美觀;
2.全封閉,機械和耐環境性能好,電壓隔離能力強,安全可靠。
TV1005-1M型標準產品通用技術參數:

   一、特點

    1.體積小,精度高;印刷線路板直接焊接安裝,使用方便,外形美觀;

    2.全封閉,機械和耐環境性能好,電壓隔離能力強,安全可靠。


    二、使用環境條件:

    1.環境溫度:-55~+85℃;

    2.相對濕度:溫度為40℃時不大于90%;

    3.大氣壓力:860~1060mbar(約為650~800mmHg)。


  三、工作頻率范圍:20Hz~20kHz

  四、絕緣耐熱等級:B(130)。


   五、安全特性:

    1.絕緣電阻:常態時大于1000MΩ;

    2.抗電強度:可承受工頻2000V50Hz /1分鐘;

    3.阻燃性:符合UL94-V0級。

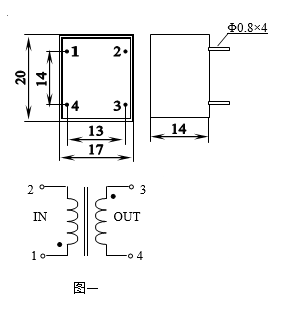

 六、外形圖、安裝尺寸及線圈圖(見圖一)



七、典型應用及性能參數:

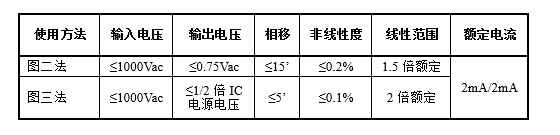

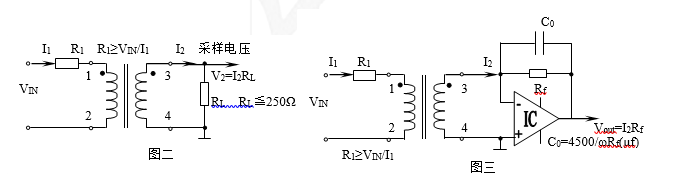

    TV1005-1M是一種電流型電壓互感器,典型應用如圖二和圖三,性能參數見下表。



    八、注意事項:

    本型電壓互感器其原理是電流型電壓互感器,所以次級電路不允許開路使用,也因于此,請不要在次級回路安裝熔斷器。
