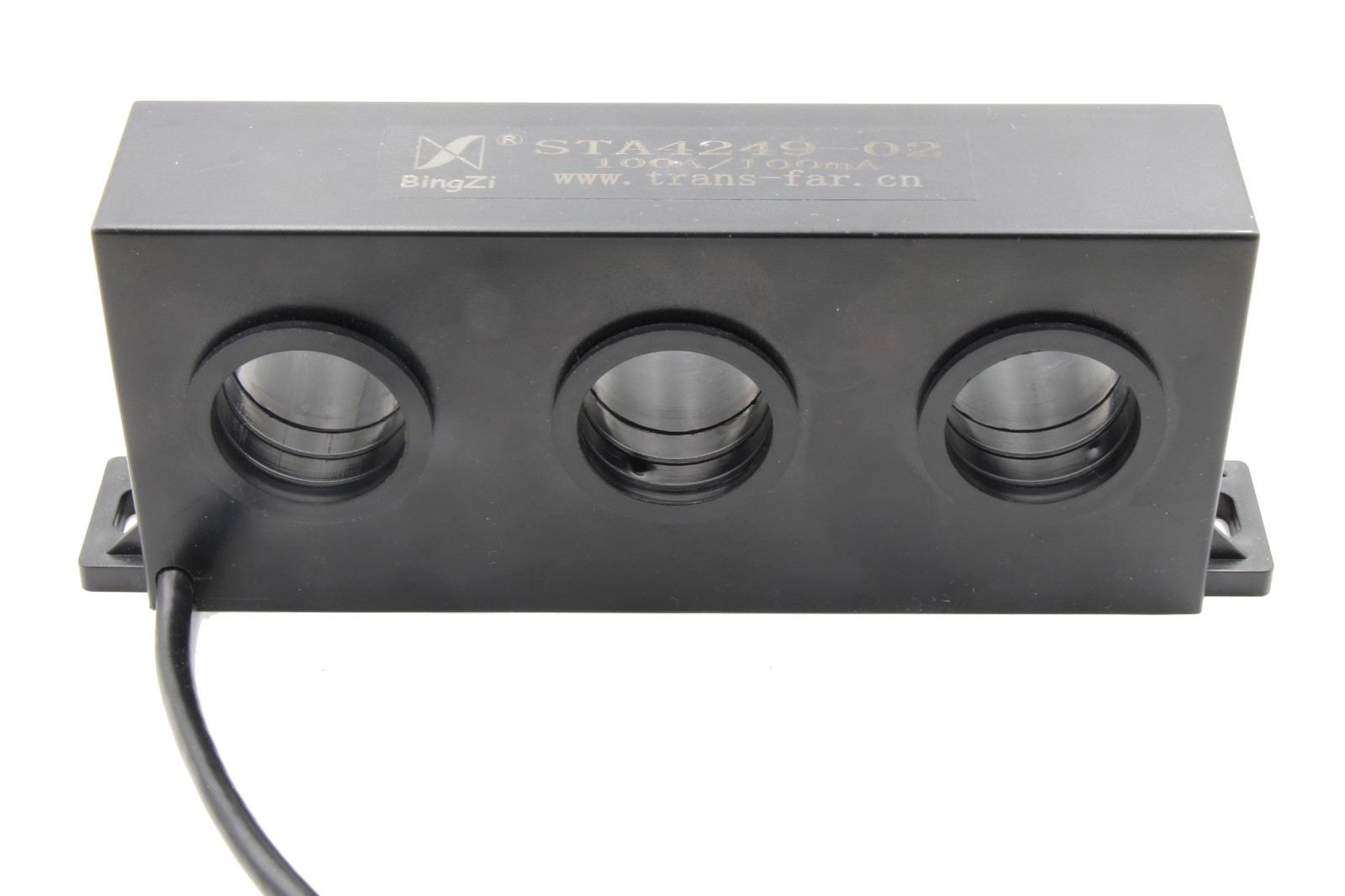

STA4249系列立式穿芯三相電流互感器
STA4249系列立式穿芯三相電流互感器
一、特點:
1.立式穿芯,安裝方式靈活,既可固定于母線上,又可固定在底板上;
2.二次側引線顏色不同便于區分同名端和三相;
3.環氧固定,抗震能力強,外形美觀。
STA4249系列標準產品通用技術參數:

一、特點:

1.立式穿芯,安裝方式靈活,既可固定于母線上,又可固定在底板上;

2.二次側引線顏色不同便于區分同名端和三相;

3.環氧固定,抗震能力強,外形美觀。


二、使用環境條件:

1.環境溫度:-55℃~+85℃;

2.相對濕度:溫度為40℃時不大于90%;

3.大氣壓力:860~1060mbar(約為650~800mmHg)。



三、工作頻率范圍20Hz~1kHz



四、絕緣耐熱等級:B級。



五、安全特性:

1.絕緣電阻:常態時大于1000MΩ;

2.抗電強度:可承受工頻3000V/1分鐘;

3.阻燃性:符合UL94-Vo級。

4.過載特性:輸入5倍額定電流,變換器可以長期工作;

             輸入10倍額定電流,變換器可以工作十分鐘。



六、外形圖、安裝尺寸和線圈圖

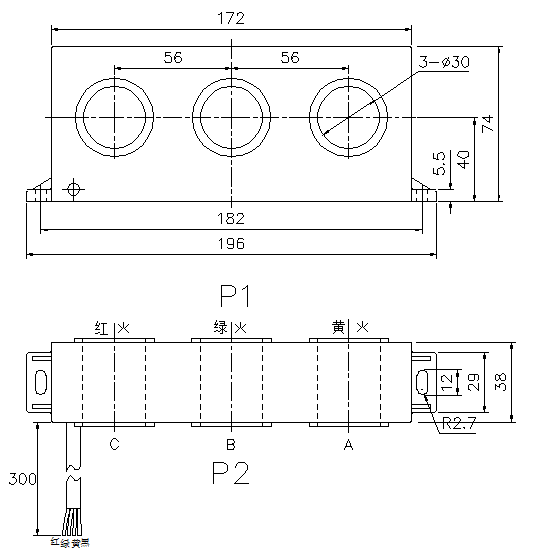

1.外形及安裝尺寸見圖一


                                                    圖一

        注:A相輸出為黃線,B相輸出為綠線,C相輸出為紅線,黑線為公共線。

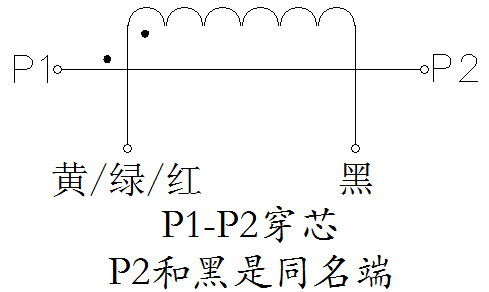

2.線圈圖見圖二




                                                圖二


七、性能參數:

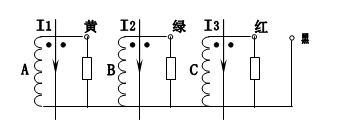

按圖三所示應用時性能參數見下表:




                           圖三



產品型號

額定

輸入電流

額定

輸出電流

額定

采樣電阻

額定

采樣電壓

非線性度

相移

STA4249-01

100A

100mA

5Ω

0.5V

≤0.5%

30’

STA4249-02

200A

100mA



八、注意事項:

1.電流互感器初級應串聯于被測電流回路中,次級應近似工作于短路狀態。

2.電流互感器次級電路不允許開路,所以請不要裝熔斷器。
