        一、      概述：

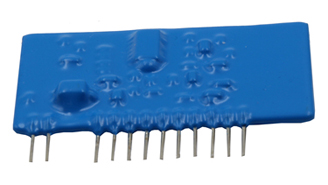

IDB2.5/ON-1S是一款具有延時、軟關斷保護功能的IGBT驅動模塊，單列直插封裝，工作頻率0～80KHz，占空比范圍5%-95%，關斷時輸出負電平，可靠關斷。

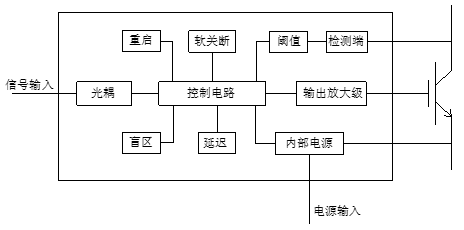

二、  原理框圖：

三、  電氣參數：

3.1極限參數：

 3.2電氣特性：

四、  尺寸結構：

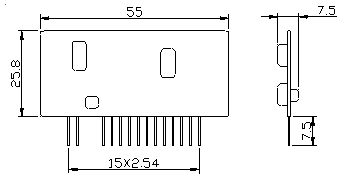

4.1外形尺寸：

  4.2引腳定義：

五、  保護參數調節：

波形圖

5.1保護閾值調節：

閾值電壓Vn是指過流保護時檢測端的電壓，電阻Rn、Rp可以調節閾值大小。

5.2延遲時間調節：

延遲時間Td是指柵極電壓開始下降到軟關斷開始之間的時間，電容Cd可以調節延遲時間。

5.3軟關斷時間調節：

軟關斷時間Ts是指過流或短路時，輸出驅動信號電壓下降到0V的時間，電容Cs可以調節軟關斷時間。

5.4盲區時間調節：

盲區時間Tb是指檢測到過流或保護后到柵極電壓開始下降的時間，可以避免各種干擾對模塊的影響，電容Cb可以調節盲區時間。

  5.5再啟動時間調節：

     再啟動時間Tr是指過流保護軟關斷輸出驅動信號到驅動模塊再次啟動輸出驅動信號的時間，電容Cr可以調節再啟動時間。

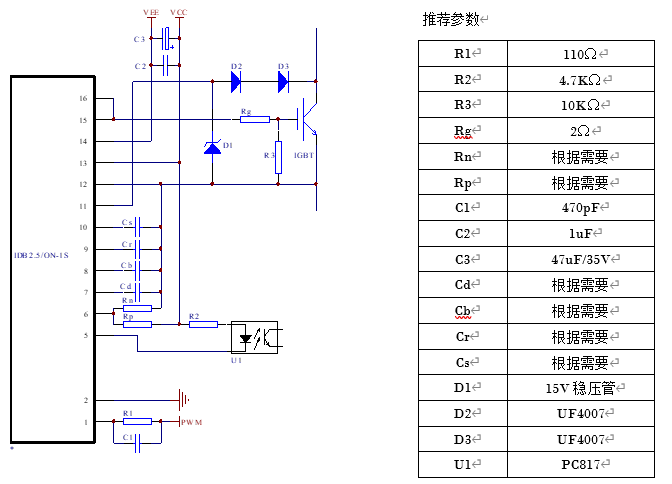

六、  應用參考電路：

七、  注意事項：

1.驅動板輸出功率可用公式Po=2Q*f*△V計算。Q為IGBT所需的驅動電荷；△V為驅動電壓的絕對值。

 2.IGBT的驅動走線應盡量短。

3.調節參數時外接的器件要盡量靠近驅動板，注意取值范圍，不宜超出推薦范圍。

4.如果不需要短路保護或是調試時要去掉短路保護，可在11和12之間加一個4.7K左右的電阻。
