型號

額定輸入電流I_PN (A)

測量范圍 I_PM (A)

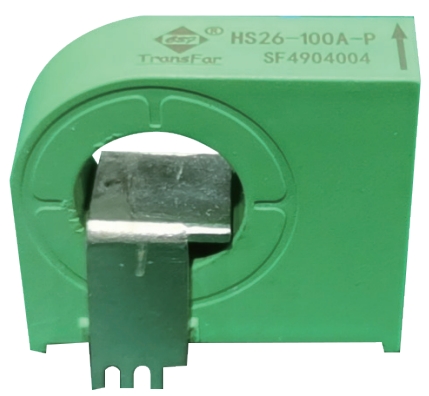

HS26-50A-PB

50

±150

HS26-75A-PB

75

±225

HS26-100A-PB

100

±300

HS26-150A-PB

150

±450

HS26-200A-PB

200

±600

HS26-300A-PB

300

±900

HS26-400A-PB

400

±900

電氣參數

供電電壓(±5%)⁽¹⁾

V_C

V

±15

消耗電流

I_C

mA

±15

輸出電壓 (模擬輸出)

V_OUT

mV

±4V±40

@ ± I_PN, R_L = 10 k?, T_A = 25°C

過電流能力(1ms)

I_PC

At

50* I_PN

絕緣電阻

R_IS

MΩ

>1000

@ 500 VDC

內部阻抗

R_OUT

Ω

100

近似值

負載電阻⁽²⁾

R_L

KΩ

>10

性能參數

線性度⁽³⁾ (0…±I_PN)

ε_L

%of I_PN

<±1

精度

X

%

<±1

@ I_PN, TA = 25°C

(去除零點失調電壓)

零點失調電壓

V_OE

mV

<±20

@T_A = 25°C

磁失調電壓

V_OM

mV

<±20

@ IP= 0;

1倍額定電流沖擊后

零點失調溫漂

TCV_OE

mV/K

<±2

@HS26-50A~75A-PB

<±1

@HS26-100A~600A-PB

輸出失調溫漂

TCV_OUT

%/K

<±0.1

@% of reading

響應時間

t_r

μS

<3

@ 90% of I_PN 階躍響應

電流跟隨d_i/d_t

d_i/d_t

A/μS

>50

頻帶寬度 ⁽⁴⁾

BW

kHz

DC~50

@-3dB

通用性參數

工作環境溫度

T_A

℃

-40….+85

存儲環境溫度

T_S

℃

-40….+105

重量

m

g

36

　近似值

交流隔離耐壓測試有效值 @ 50Hz,1min

U_D

KV

3.6　

沖擊耐受電壓1.2/50uS

U_W

KV

6.6

外殼材料

-

-

UL94-V0

PPO

相對耐漏電起痕指數

CTI

V

275

爬電距離

d_CP

mm

4.5

電氣間隙

d_CI

mm

4.5

供電電壓

VC

V

±18

輸出電流（輸出對地短路）

Iout

mA

-

靜電放電-接觸放電

VESD

V

4000
