北京創四方電子集團股份有限公司

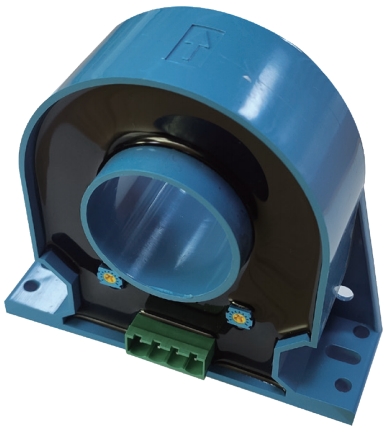

一、特點
1．采用立式穿芯方式接線端子引出；
2．外形小巧、美觀；
3．用于測量交流、直流、脈動電流；
4．采用全封閉結構，高隔離耐壓；
5．高機械強度，耐高溫、高濕環境；
6．開環霍爾效應原理，響應速度快。
二、使用環境條件
1．工作環境溫度：-40℃～+85℃；
2．存儲環境溫度：-40℃～+85℃；
3．相對濕度：溫度為40℃時≤90%，無結露；
4．大氣壓力：860~1060mbar (約為650～800mmHg)。
三、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻4000V/1分鐘；
3．阻燃性：符合UL94-V0級標準；
4．絕緣耐熱等級：A級(105℃)。

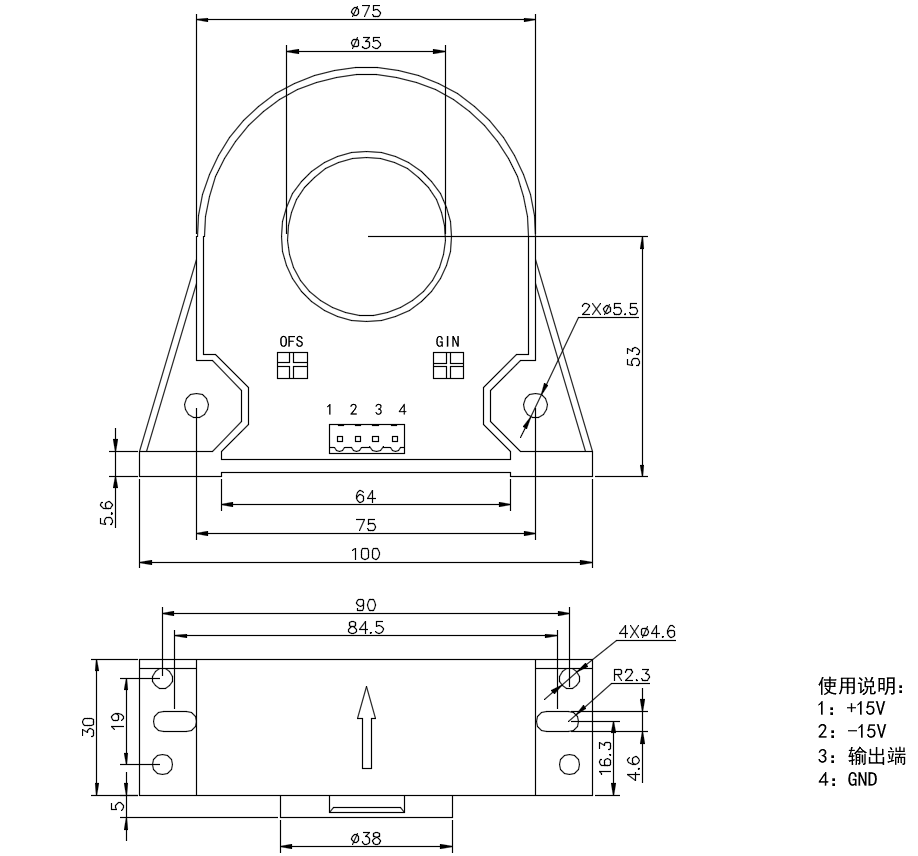

四、外形圖及安裝尺寸：如下圖所示(單位: mm)
五、性能參數
型號 技術參數 | HS35-300A-C | HS35-500A-C | HS35-800A -C | HS35-1000A-C | HS35-1500A-C | HS35-2000A-C |
額定輸入電流 IPN | 300A | 500A | 800A | 1000A | 1500A | 2000A |
測量范圍 IPM | 0~±600A | 0~±1000A | 0~±1600A | 0~±2000A | 0~±3000A | 0~±3000A |
額定輸出電壓 VSN | ±4V | |||||
工作電壓 | ±15V DC(±5%) | |||||
消耗電流 | 25mA | |||||
精度 | <±1%（@Ta=25℃） | |||||
線性度 | <±1%（@Ta=25℃） | |||||
零點失調電壓 | <±20mV（@Ip=0 Ta=25℃） | |||||
磁滯誤差 | <±10mV（@Ip=0 Ta=25℃） | |||||
響應時間 | <10μs | |||||
負載電阻 | ≥10kΩ | |||||
絕緣耐壓 | 3KV有效值/50Hz/1分鐘 | |||||
溫度漂移 | <±500ppm/℃（@Ta=-40~85℃） | |||||
六、使用說明和注意事項
1．為了在輸出端獲得正向輸出電壓，輸入電流必須按箭頭指示方向流動。
2．使用時先接好負載及接通工作電壓(±15V)，然后再接通輸入電流。
3．副邊連接：
+：+15VDC
-：-15VDC
VO：輸出端
GND：±15V電源相對零點
七、典型應用
● 直流變頻調速，伺服電機
● 開關電源，不間斷電源
● 逆變器電源
● 汽車電子
● 電焊機電源
