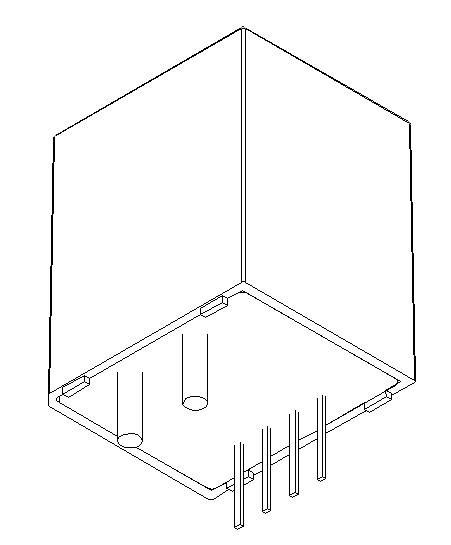

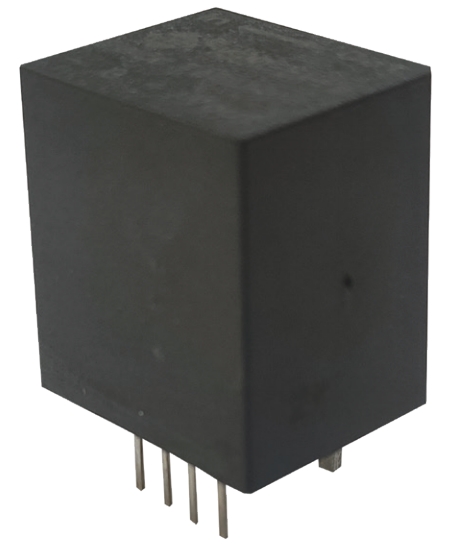

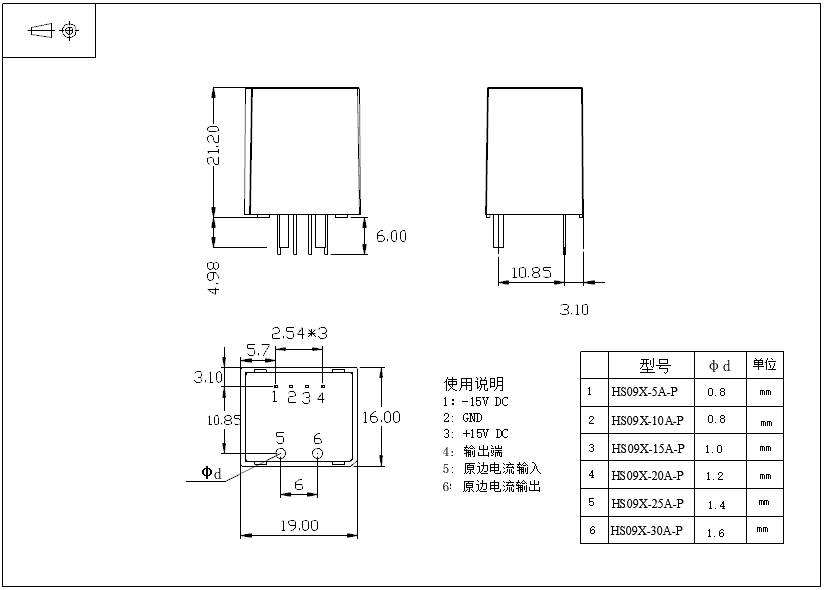

型號

額定輸入電流I_PN (A)

測量范圍 I_PM (A)

一次母線規格

HS09X-5A-P

5(N_P/N_S:4/1200）

±15

Φ0.8*4匝

HS09X-10A-P

10(N_P/N_S:3/1800）

±30

Φ0.8*3匝

HS09X-15A-P

15(N_P/N_S:2/1800）

±45

Φ1.0*2匝

HS09X-20A-P

20(N_P/N_S:1/1200）

±60

Φ1.2*1匝

HS09X-25A-P

25(N_P/N_S:1/1500）

±75

Φ1.4*1匝

HS09X-30A-P

30(N_P/N_S:1/1800）

±90

Φ1.6*1匝

電氣參數

供電電壓(±5%)⁽¹⁾

V_C

V

±15

消耗電流

I_C

mA

20+I_PX

@I_PX=N_P/N_S

輸出電壓 (模擬輸出)

V_OUT

V

±4

@ ± I_PN, R_L = 10 k?, T_A = 25°C

過電流能力(1ms)

I_PC

At

-

絕緣電阻

R_IS

MΩ

>1000

@ 500 VDC

內部阻抗

R_OUT

Ω

100

近似值

負載電阻⁽²⁾

R_L

KΩ

>10

性能參數

線性度⁽³⁾ (0…±I_PN)

ε_L

%of I_PN

<±0.5

精度

X

%

<±1

@ I_PN, TA = 25°C

(去除零點失調電壓)

零點失調電壓

V_OE

mV

<±25

@T_A = 25°C

磁失調電壓

V_OM

mV

<±10

@ IP= 0;

1倍額定電流沖擊后

零點失調溫漂

TCV_OE

mA/K

<±0.5

輸出失調溫漂

TCV_OUT

%/K

<±0.01

@% of reading

響應時間

t_r

μS

<1

@ 90% of I_PN 階躍響應

電流跟隨d_i/d_t

d_i/d_t

A/μS

>100

頻帶寬度 ⁽⁴⁾

BW

kHz

DC~100

@-3dB

通用性參數

工作環境溫度

T_A

℃

-40….+85

存儲環境溫度

T_S

℃

-40….+105

重量

m

g

 16

　近似值

交流隔離耐壓測試有效值 @ 50Hz,1min

U_D

KV

3.0　

沖擊耐受電壓1.2/50uS

U_W

KV

-

外殼材料

-

-

UL94-V0

PPO

相對耐漏電起痕指數

CTI

V

-

爬電距離

d_CP

mm

10

電氣間隙

d_CI

mm

10

供電電壓

VC

V

±18

輸出電流（輸出對地短路）

Iout

mA

-

靜電放電-接觸放電

VESD

V

-
