    一、特點：

    1．立式穿芯，安裝方式靈活，既可固定于母線上，又可固定在底板上；

    2．可配用多種型式的母線，如扁排式母線、圓形母線或電纜線；

    3．全封閉，機械和耐環境性能好，電壓隔離能力強，外形美觀；

    4．有四個輸出端子位，可實現多變比輸出；

    5．輸出端子為標準插片，接插方便、牢固。

    二、使用環境條件：

    1．環境溫度：-55℃~+55℃；

    2．相對濕度：溫度為40℃時不大于90%；

    3．大氣壓力：860~1060mbar(約為650~800mmHg)。

    三、工作頻率范圍：20Hz~1kHz。

    四、絕緣耐熱等級：B級 (130℃)。

    五、安全特性：

    1．絕緣電阻：常態時大于1000MΩ；

    2．抗電強度：可承受工頻6kV50Hz/1分鐘；

    3．阻燃性：符合UL94-V0級。

    六、外形圖、安裝尺寸和線圈圖：

    1．外形圖、安裝尺寸、線圈圖(見圖一)：

2．線圈圖(見圖二)：

    ●說明：

    1、4兩個端子位是為多變比互感器設置的兩個預留位，當不用時就不引出。

    3．安裝說明

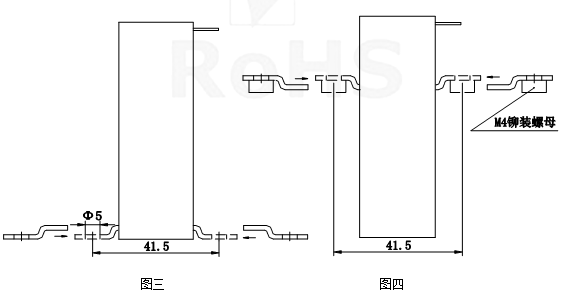

    ● 往底板上固定時：取四只不帶鉚裝螺母的支腳(隨產品配套供應)按圖三所示并插入底板支腳插孔。插到底時，安裝孔中心距為41.5×33；支腳安裝孔徑為Φ5.0；可用M4螺釘將互感器固定在底板上。

    ● 往母線上固定時：取兩只帶M4鉚裝螺母的支腳(隨產品配套供應)按圖四所示插入母線支腳插孔中，插到底時鉚裝母中心距為41.5可在母線適當位置打上盲孔，用M4螺釘將互感器固定在母線上。

    七、典型應用及性能參數：

    按圖五所示應用時性能參數見下表：

    ● 說明：

    a．實際應用中,采樣電阻應小于或等于上表給出的額定值,這樣會改善非線性度和相移；

    b．若用戶需要的變流比與上述不同，可按用戶要求訂制。

    八、注意事項：

    1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態；

    2．電流互感器次級回路在工作時不允許開路，所以請不要裝熔斷器。
