一、特點：
1．CD型變壓器比R型變壓器價格低，比EI型變壓器電磁性能好；
2．CD型變壓器在我國早在六十年代末就已標準化，因此選用此類變壓器通用性和互換性好。也因于此，對變壓器用量小的用戶，先用此類變壓器時資金投入少，見效快；
3．CD型變壓器一般采用雙線包形式(雙又叫心式變壓器)，其雜散磁場能對消、磁干擾小、線圈散熱面大，適合加工中大功率變壓器。

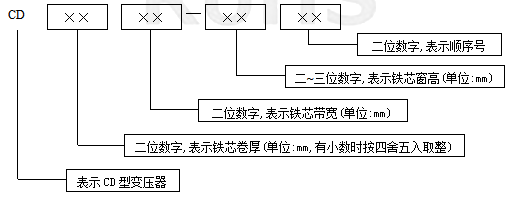

二、型號命名辦法：
三、規格：
按國家標準，CD型變壓器其輸出功率從1VA~4000VA共有四十種規格。
變壓器輸入輸出特性按用戶要求定制；繞級引出方式可采用焊片、接線端子或接線柱引出，絕緣處理方式可采用真空浸漆或真空浸漆加端封處理；安裝方式一般采用立式安裝，外形及安裝尺寸在訂貨時與業務人員確定。
四、技術參數(僅供參考)：
No. | 規格 | 輸出功率 | 空載電流 | 空載損耗 | 電壓 調整率 | 溫升 | 重量 (kg) | 體積 |
1 | CD1632-65 | 120VA | ≤90mA | ≤2.5W | ≤10% | ≤60℃ | 1.6 | 82×60×107 |
2 | CD1632-80 | 150VA | ≤100mA | ≤3W | ≤10% | ≤60℃ | 1.8 | 82×60×122 |
3 | CD2040-50 | 180VA | ≤130mA | ≤3.9W | ≤10% | ≤60℃ | 2.2 | 104×75×102 |
4 | CD2040-60 | 200VA | ≤150mA | ≤4.2W | ≤9.5% | ≤60℃ | 2.5 | 104×75×112 |
5 | CD2040-80 | 260VA | ≤160mA | ≤4.8W | ≤9% | ≤60℃ | 3.2 | 104×75×132 |
6 | CD2040-100 | 350VA | ≤180mA | ≤5.5W | ≤8.5% | ≤60℃ | 3.7 | 104×75×152 |
7 | CD2550-65 | 400VA | ≤240mA | ≤7.8W | ≤7% | ≤60℃ | 4.4 | 130×93×150 |
8 | CD2550-80 | 500VA | ≤260mA | ≤8.2W | ≤6.5% | ≤60℃ | 5.2 | 130×93×165 |
9 | CD2550-100 | 600VA | ≤280mA | ≤9W | ≤6% | ≤60℃ | 6.4 | 130×93×185 |
10 | CD2550-120 | 700VA | ≤300mA | ≤10W | ≤5.5% | ≤60℃ | 7.3 | 130×93×205 |
11 | CD3264-80 | 900VA | ≤450mA | ≤15W | ≤4.5% | ≤60℃ | 9 | 164×117×182 |
12 | CD3264-100 | 1000VA | ≤500mA | ≤16.5W | ≤4% | ≤60℃ | 11 | 164×117×202 |
13 | CD3264-130 | 1400VA | ≤550mA | ≤19W | ≤3.8% | ≤60℃ | 12.5 | 164×117×232 |
14 | CD3264-160 | 1650VA | ≤630mA | ≤21.5W | ≤3.5% | ≤60℃ | 15.8 | 164×117×262 |
15 | CD4080-100 | 2000VA | ≤830mA | ≤29W | ≤3% | ≤60℃ | 17.5 | 208×147×218 |
16 | CD4080-120 | 2300VA | ≤900mA | ≤32W | ≤2.8% | ≤60℃ | 20 | 208×147×238 |
17 | CD4080-160 | 3000VA | ≤1050mA | ≤37W | ≤2.5% | ≤60℃ | 24.5 | 208×147×278 |
18 | CD4080-200 | 3750VA | ≤1200mA | ≤42W | ≤2.3% | ≤60℃ | 29.5 | 208×147×318 |
