 一、特點：

    1．既可作電壓互感器使用，又可作電流互感器使用；

    2．全封閉，機械和耐環境性能好，電壓隔離能力強，外形美觀；

    3．臥式穿芯，印刷線路板直接焊接安裝；

    4．引出腳間距按2.54mm網格排列，適應計算機布板要求；

    5．小巧輕便，精度高，采樣范圍寬，應用靈活。

 二、使用環境條件：

    1．環境溫度：-55℃~+85℃；

    2．相對濕度：溫度為40℃時不大于90%；

    3．大氣壓力：860~1060mbar(約為650~800mmHg)。

三、工作頻率范圍：20Hz~20kHz。

四、絕緣耐熱等級：B級(130℃)。

五、安全特性：

    1．絕緣電阻：常態時大于1000MΩ；

    2．抗電強度：3000V50Hz/1分鐘(作電壓互感器用時)；

                          6000V50Hz /1分鐘(作電流互感器用時)；

    3．阻燃性：符合UL94-V0級。

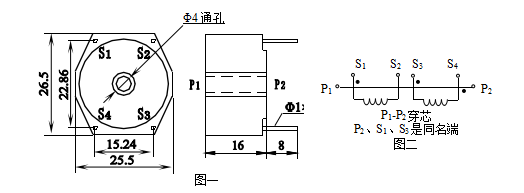

六、外形圖、安裝尺寸及線圈圖見下圖：

    七、典型應用及性能參數：

    1．作電壓互感器使用時：

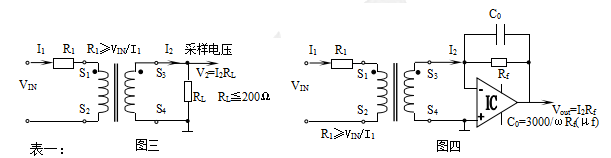

           作電壓互感器使用時是一種電流型電壓互感器，典型應用見圖三和圖四，性能參數見表一；

表一：

    2．作電流互感器使用時：

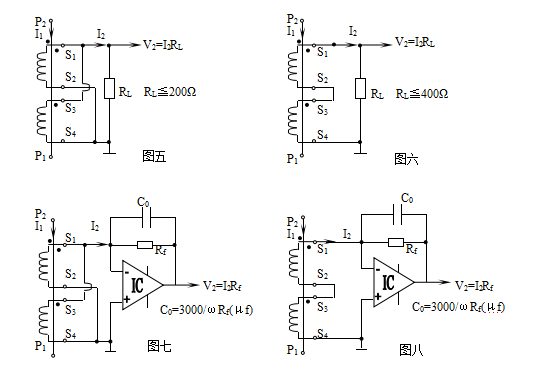

    作電流互感器應用時，用戶只要在中心孔內穿1匝母線作為輸入線圈，其次級有四種應用方法，分別如下圖五、圖六、圖七、圖八。性能參數見下表二和表三。

表二：

表三：

 八、注意事項：

    本型互感器不管作電壓互感器使用，還是作電流互感器使用時，其原理都是電流型互感器，所以次級電路不允許開路使用，也因于此，請不要在次級回路安裝熔斷器。
